產品特點
產品說明
█ 多段浸水式離心泵浦，浸水自吸式，馬達與泵採連軸器耦合，主要動作零件採不銹鋼結構設計，確保無腐蝕操作。
█ 因為三層式水機身構造，即使機械軸封發生洩漏，液體也會流回至水箱。並且採用模組式機械軸封方便維修。
適用範圍
█ 工業循環系統
█ 清洗系統
使用條件
█ 環境溫度: Max. +40℃
█ 液體溫度: +0℃ ~ +90℃
█ 工作壓力 : Max. 30 kg/cm²
█ 浸水高度 : Min. 40 mm
█ 允許雜質大小：2 mm 以下
馬達
█ 防護等級: IP54
█ 絕緣等級: F.
█ 頻率: 50 / 60 Hz
█ 額定轉速: 2900 / 3500 rpm
█ 額定電壓
3Ø 50Hz: A3V: 200-240/342-415V
A3Z: 200-255/380-440V
3Ø 60Hz: A3V: 200-255/342-480V
A3Z: 200-255/380-480V

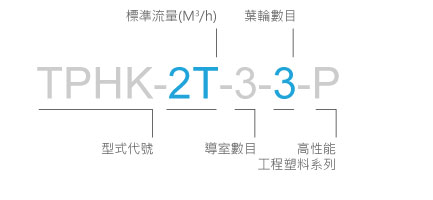

標準型式編碼
TPHK_P2T

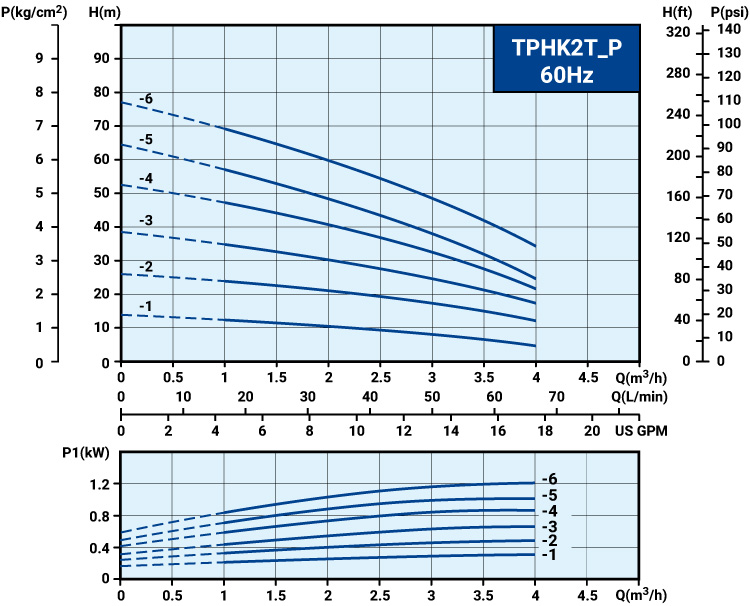

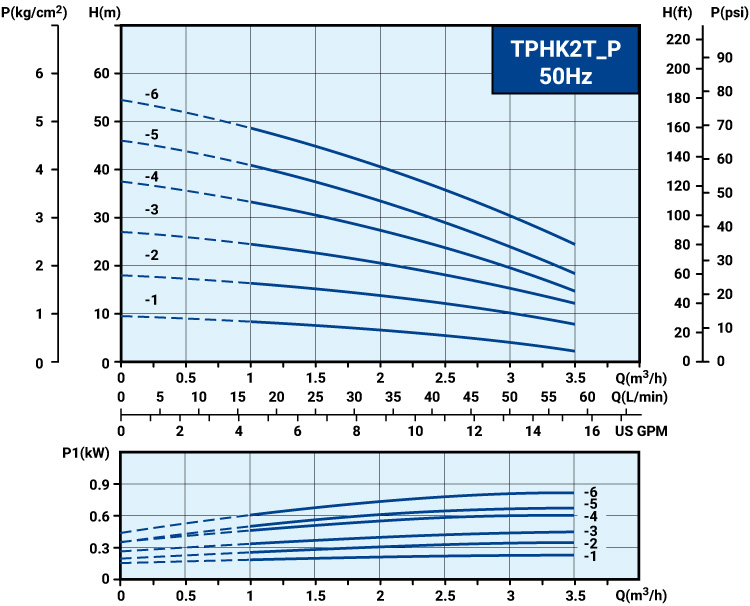

產品規格比較
| 型式 | 相數
(Ø) |
頻壓代碼 | 頻率
(Hz) |
電壓
(V) |
Output
(kW) |
電流 I 1/1
(A) |
S.F.值 | 電流 Imax
(A) |
| TPHK2T3-1P | 3 | A3V | 5060 | 200-240/342-315200-255/342-480 | 0.37 | 1.8-2.0/1.1-1.21.8-1.7/1.0-1.0 | 1.11.5 | 2.0-2.1/1.1-1.22.3-2.1/1.3-1.2 |
| TPHK2T3-2P | 3 | A3V | 5060 | 200-240/342-315200-255/342-480 | 0.37 | 1.8-2.0/1.1-1.21.8-1.7/1.0-1.0 | 1.11.5 | 2.0-2.1/1.1-1.22.3-2.1/1.3-1.2 |
| TPHK2T3-3P | 3 | A3V | 5060 | 200-240/342-315200-255/342-480 | 0.37 | 1.8-2.0/1.1-1.21.8-1.7/1.0-1.0 | 1.11.5 | 2.0-2.1/1.1-1.22.3-2.1/1.3-1.2 |
| 型式 | 相數
(Ø) |
頻壓代碼 | 頻率
(Hz) |
電壓
(V) |
Output
(kW) |
電流 I 1/1
(A) |
S.F.值 | 電流 Imax
(A) |
| TPHK2T3-1P | 3 | A3V | 5060 | 200-240/342-315200-255/342-480 | 0.37 | 1.8-2.0/1.1-1.21.8-1.7/1.0-1.0 | 1.11.5 | 2.0-2.1/1.1-1.22.3-2.1/1.3-1.2 |
| TPHK2T3-2P | 3 | A3V | 5060 | 200-240/342-315200-255/342-480 | 0.37 | 1.8-2.0/1.1-1.21.8-1.7/1.0-1.0 | 1.11.5 | 2.0-2.1/1.1-1.22.3-2.1/1.3-1.2 |
| TPHK2T3-3P | 3 | A3V | 5060 | 200-240/342-315200-255/342-480 | 0.37 | 1.8-2.0/1.1-1.21.8-1.7/1.0-1.0 | 1.11.5 | 2.0-2.1/1.1-1.22.3-2.1/1.3-1.2 |
| 型式 |
| TPHK2T3-1P |
| TPHK2T3-2P |
| TPHK2T3-3P |
| 型式 | 相數
(Ø) |
頻壓代碼 | 頻率
(Hz) |
電壓
(V) |
Output
(kW) |
電流 I 1/1
(A) |
電流 Imax
(A) |
| TPHK2T4-4P | 3 | A3Z | 5060 | 200-255/380-440200-255/380-480 | 0.620.91 | 0.420.62 | 2.0-2.1/1.1-1.22.3-2.1/1.3-1.2 |
| TPHK2T5-5P | 3 | A3Z | 5060 | 200-255/380-440200-255/380-480 | 0.71.06 | 0.480.72 | 2.0-2.1/1.1-1.22.3-2.1/1.3-1.2 |
| TPHK2T6-6P | 3 | A3Z | 5060 | 200-255/380-440200-255/380-480 | 0.851.29 | 0.580.88 | 2.0-2.1/1.1-1.22.3-2.1/1.3-1.2 |
| 型式 | 相數
(Ø) |
頻壓代碼 | 頻率
(Hz) |
電壓
(V) |
Output
(kW) |
電流 I 1/1
(A) |
電流 Imax
(A) |
| TPHK2T4-4P | 3 | A3Z | 5060 | 200-255/380-440200-255/380-480 | 0.620.91 | 0.420.62 | 2.0-2.1/1.1-1.22.3-2.1/1.3-1.2 |
| TPHK2T5-5P | 3 | A3Z | 5060 | 200-255/380-440200-255/380-480 | 0.71.06 | 0.480.72 | 2.0-2.1/1.1-1.22.3-2.1/1.3-1.2 |
| TPHK2T6-6P | 3 | A3Z | 5060 | 200-255/380-440200-255/380-480 | 0.851.29 | 0.580.88 | 2.0-2.1/1.1-1.22.3-2.1/1.3-1.2 |
| 型式 |
| TPHK2T4-4P |
| TPHK2T5-5P |
| TPHK2T6-6P |

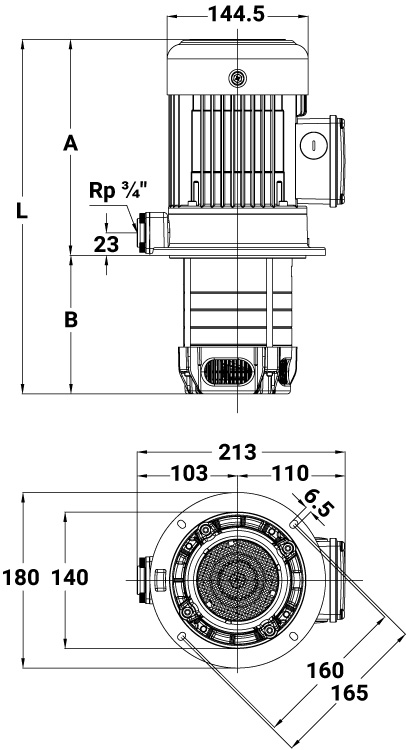

安裝尺寸(mm)
TPHK_P
i.型錄
產品型錄
多段浸水式離心泵浦
更新日期 2025/01/02
8.4MB
ii.使用說明書

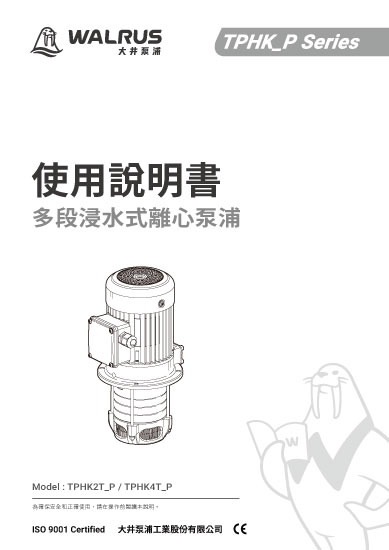

安裝使用說明書
多段浸水式離心泵浦 使用說明書
更新日期 2025/01/02
2.9MB
