產品型號	建議售價
TPRK1T19-19E	請聯絡各區經銷商
TPRK5T12-12E	請聯絡各區經銷商

產品特點

產品特點
產品規格

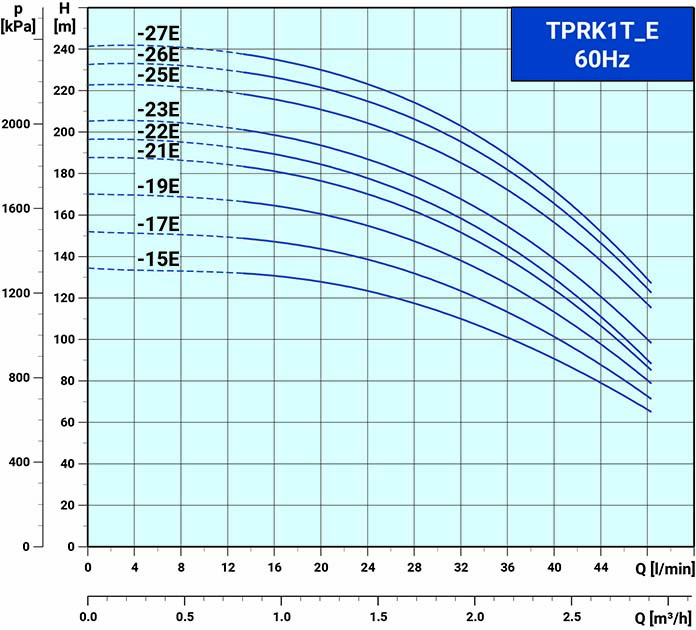

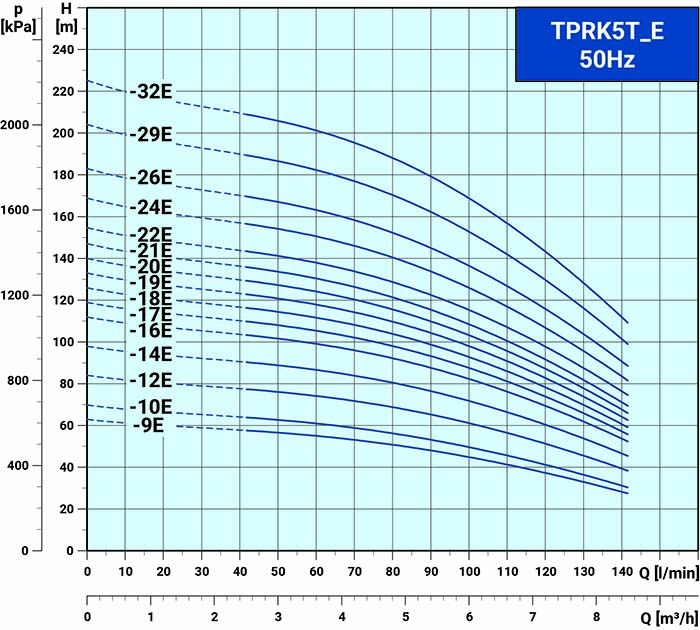

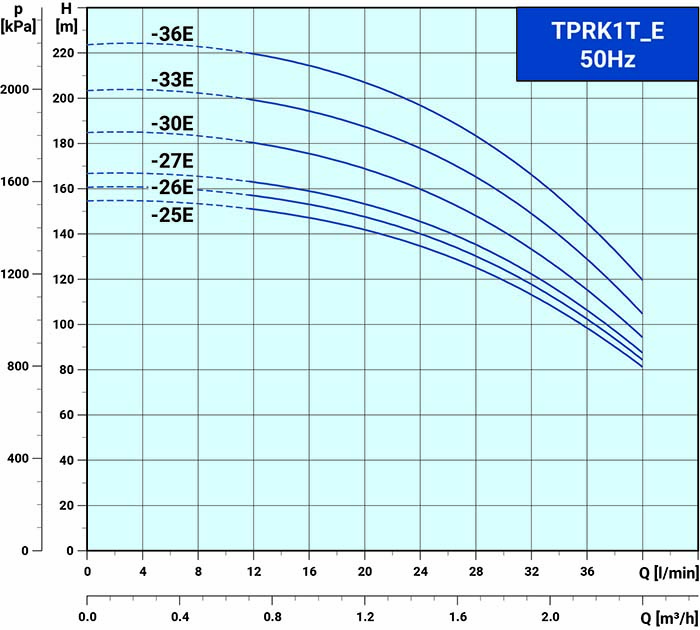

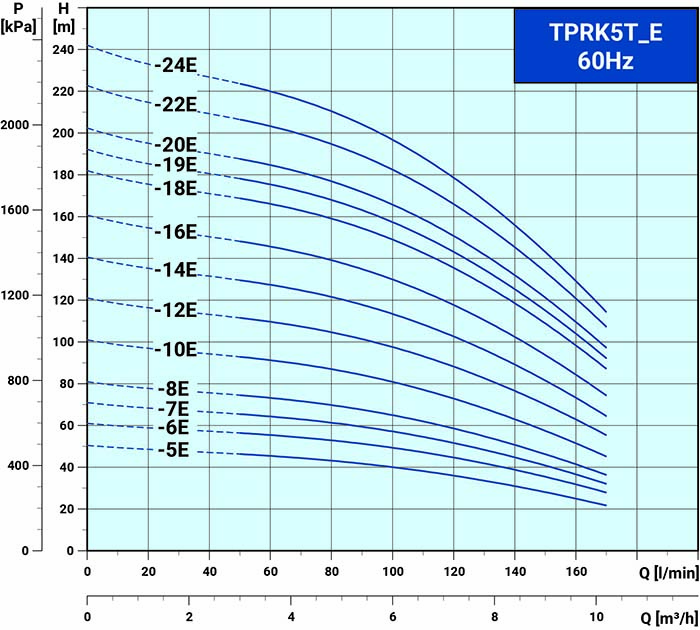

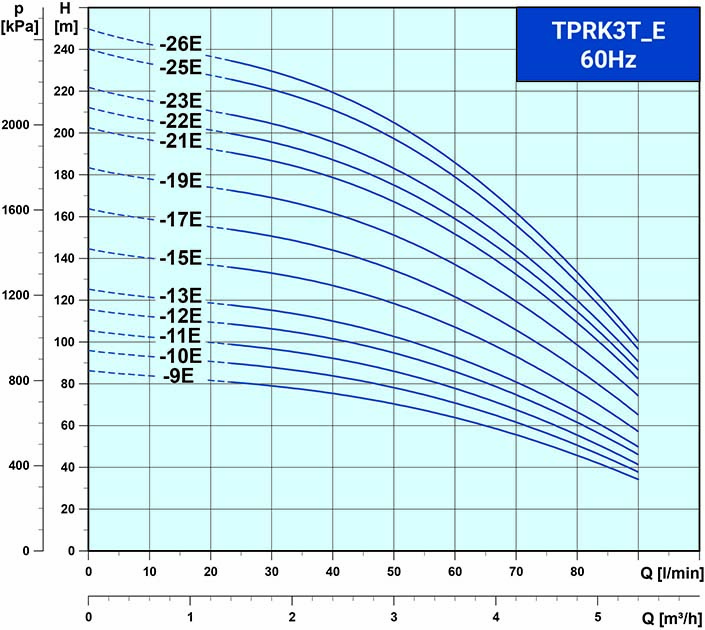

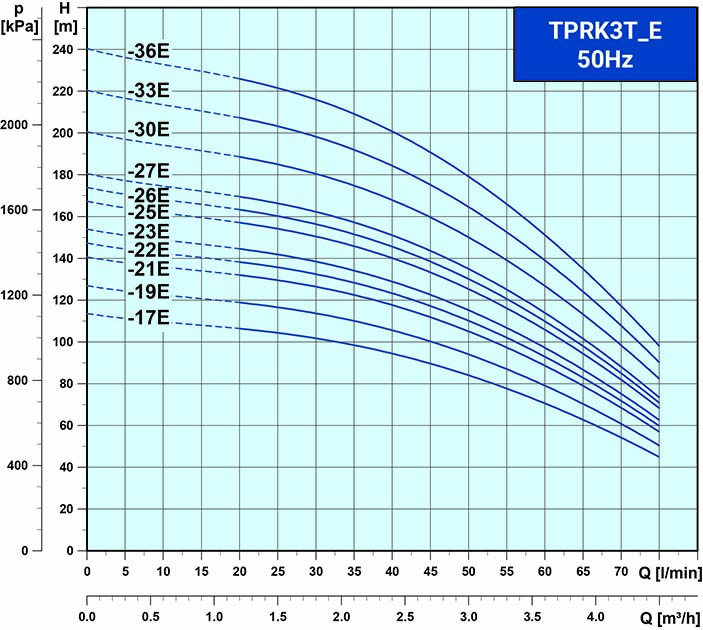

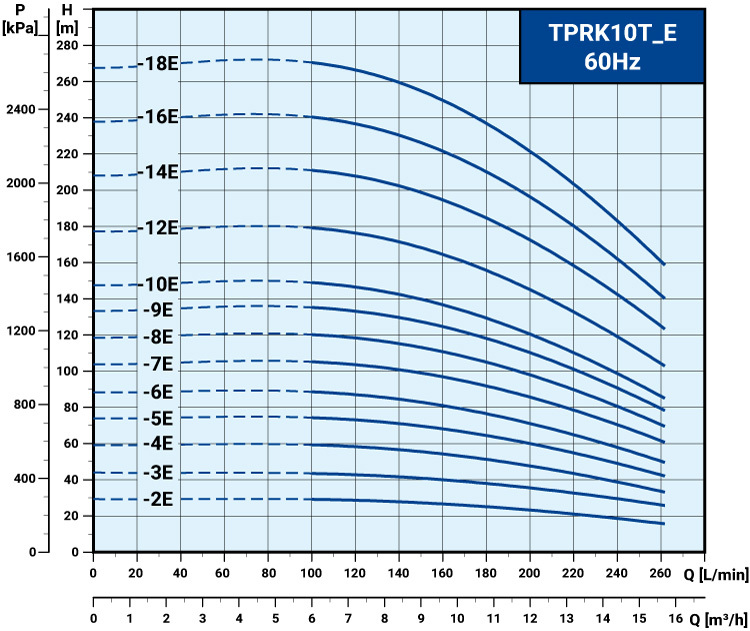

特性曲線圖
下載專區

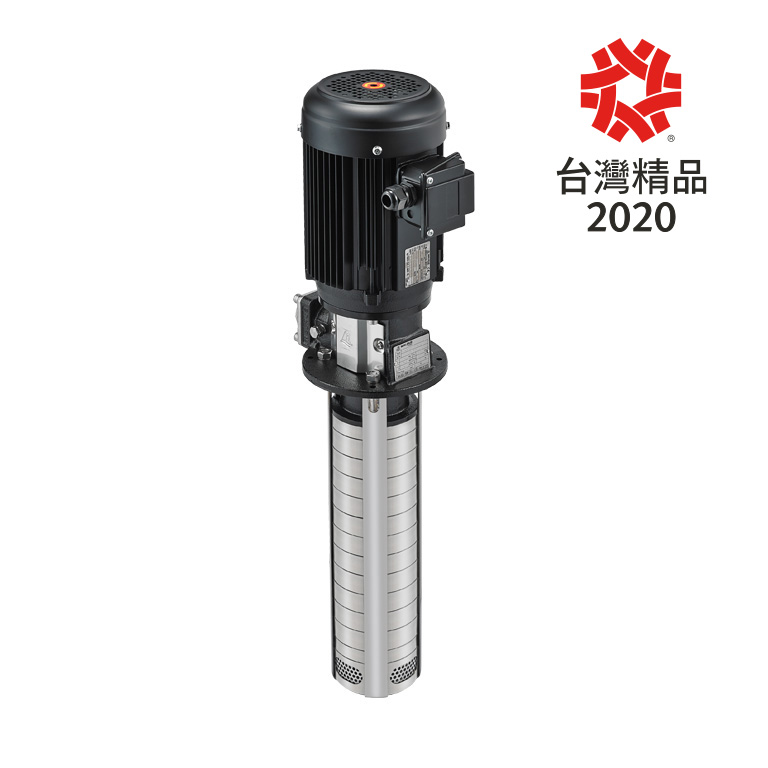

產品說明

█ 多段浸水式離心泵浦，浸水自吸式，馬達與泵採連軸器耦合，主要動作零件採不銹鋼結構設計，確保無腐蝕操作。

█ 因為三層式水機身構造，即使機械軸封發生洩漏，液體也會流回至水箱。並且採用模組式機械軸封方便維修。

適用範圍

█ 主要專用於冰水機之冷卻液體加壓泵送，適用液體包括水溶液、低黏稠度、無爆炸性輕油、中性之冷卻/潤滑液。

█ 工業循環系統

█ 清洗 / 清洗系統

█ 過濾系統

使用條件

█ 環境溫度: Max. +40℃

█ 液體溫度: +0℃ ~ +90℃

█ 工作壓力 : Max. 30 kg/cm²

█ 浸水高度 : Min. 40 mm

█ 濾網直徑：Ø2 mm

█ 允許雜質大小：2 mm 以下

█ 液體最大顆粒含量：50 g/m³

馬達

█ 防護等級: IP54

█ 絕緣等級: F.

█ 頻率: 50 / 60 Hz

█ 額定轉速: 2900 / 3500 rpm

█ 額定電壓

3Ø 50Hz: 1.5~2.2kW: 200-230/342-380V
3~5.5kW: 220-240/380-415V
3Ø 60Hz: 1.5~2.2kW: 220-240/380-440V
3~7.5kW: 220-255/380-440V

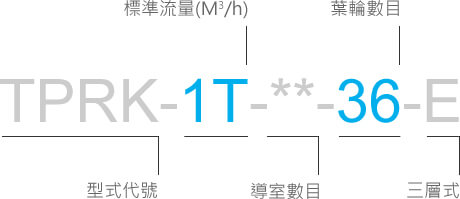

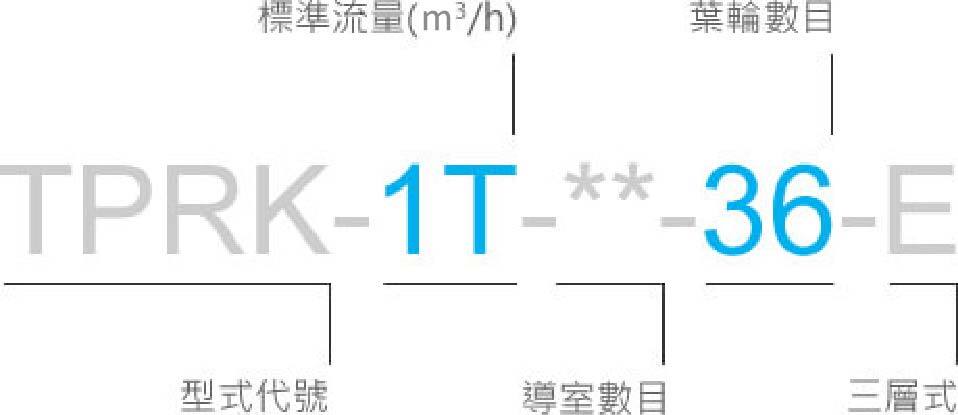

標準型式編碼

TPRK1T 50Hz

產品規格比較 (可多選)

型式
TPRK1T25-25E
TPRK1T26-26E
TPRK1T27-27E
TPRK1T30-30E
TPRK1T33-33E
TPRK1T36-36E

型式	相數 (Ø)	頻壓代碼	頻率 (Hz)	電壓 (V)	Output (kW)	電流 (A)
TPRK1T25-25E	3	9V	50	200-230/342-380	1.5	6.3-6.1/3.6-3.5
TPRK1T26-26E	3	9V	50	200-230/342-380	1.5	63-6.1/3.6-3.5
TPRK1T27-27E	3	9V	50	200-230/342-380	1.5	6.3-6.1/3.6-3.5
TPRK1T30-30E	3	9V	50	200-230/342-380	1.5	6.3-6.1/3.6-3.5
TPRK1T33-33E	3	9V	50	200-230/342-380	2.2	9.5-10.5/5.5-5.6
TPRK1T36-36E	3	9V	50	200-230/342-380	2.2	9.5-10.5/5.5-5.6

TPRK1T 60Hz

產品規格比較 (可多選)

型式
TPRK1T15-15E
TPRK1T17-17E
TPRK1T19-19E
TPRK1T21-21E
TPRK1T22-22E
TPRK1T23-23E
TPRK1T25-25E
TPRK1T26-26E
TPRK1T27-27E

型式	相數 (Ø)	頻壓代碼	頻率 (Hz)	電壓 (V)	Output (kW)	電流 (A)
TPRK1T15-15E	3	9v	60	220-240/380-440	1.5	5.8-5.5/3.4-3.1
TPRK1T17-17E	3	9V	60	220-240/380-440	1.5	5.8-5.5/3.4-3.1
TPRK1T19-19E	3	9V	60	220-240/380-440	2.2	8.6-8.4/4.9-5.0
TPRK1T21-21E	3	9V	60	220-240/380-440	2.2	8.6-8.4/4.9-5.0
TPRK1T22-22E	3	9V	60	220-240/380-440	2.2	8.6-8.4/4.9-5.0
TPRK1T23-23E	3	9V	60	220-240/380-440	2.2	8.6-8.4/4.9-5.0
TPRK1T25-25E	3	9V	60	220-240/380-440	2.2	8.6-8.4/4.9-5.0
TPRK1T26-26E	3	9U	60	220-255/380-440	3	11.1-10.1/6.4-5.9
TPRK1T27-27E	3	9U	60	220-255/380-440	3	11.1-10.1/6.4-5.9

TPRK3T 50Hz

產品規格比較 (可多選)

型式
TPRK3T17-17E
TPRK3T19-19E
TPRK3T21-21E
TPRK3T22-22E
TPRK3T23-23E
TPRK3T25-25E
TPRK3T26-26E
TPRK3T27-27E
TPRK3T30-30E
TPRK3T33-33E
TPRK3T36-36E

型式	相數 (Ø)	頻壓代碼	頻率 (Hz)	電壓 (V)	Output (kW)	電流 (A)
TPRK3T17-17E	3	9V	50	200-230/342-380	1.5	6.3-6.1/3.6-3.5
TPRK3T19-19E	3	9V	50	200-230/342-380	1.5	6.3-6.1/3.6-3.5
TPRK3T21-21E	3	9V	50	200-230/342-380	2.2	9.5-10.5/5.5-5.6
TPRK3T22-22E	3	9V	50	200-230/342-380	2.2	9.5-10.5/5.5-5.6
TPRK3T23-23E	3	9V	50	200-230/342-380	2.2	9.5-10.5/5.5-5.6
TPRK3T25-25E	3	9V	50	200-230/342-380	2.2	9.5-10.5/5.5-5.6
TPRK3T26-26E	3	9V	50	200-230/342-380	2.2	9.5-10.5/5.5-5.6
TPRK3T27-27E	3	9V	50	200-230/342-380	2.2	9.5-10.5/5.5-5.6
TPRK3T30-30E	3	9U	50	220-240/380-415	3	11.4-11.1/6.6-6.5
TPRK3T33-33E	3	9U	50	220-240/380-415	3	11.4-11.1/6.6-6.5
TPRK3T36-36E	3	9U	50	220-240/380-415	3	11.4-11.1/6.6-6.5

TPRK3T 60Hz

產品規格比較 (可多選)

型式
TPRK3T 9 - 9E
TPRK3T10-10E
TPRK3T11-11E
TPRK3T12-12E
TPRK3T13-13E
TPRK3T15-15E
TPRK3T17-17E
TPRK3T19-19E
TPRK3T21-21E
TPRK3T22-22E
TPRK3T23-23E
TPRK3T25-25E
TPRK3T26-26E

型式	相數 (Ø)	頻壓代碼	頻率 (Hz)	電壓 (V)	Output (kW)	電流 (A)
TPRK3T 9 - 9E	3	9V	60	220-240/380-440	1.5	5.8-5.5/3.4-3.1
TPRK3T10-10E	3	9V	60	220-240/380-440	1.5	5.8-5.5/3.4-3.1
TPRK3T11-11E	3	9V	60	220-240/380-440	1.5	5.8-5.5/3.4-3.1
TPRK3T12-12E	3	9V	60	220-240/380-440	2.2	8.6-8.4/4.9-5.0
TPRK3T13-13E	3	9V	60	220-240/380-440	2.2	8.6-8.4/4.9-5.0
TPRK3T15-15E	3	9V	60	220-240/380-440	2.2	8.6-8.4/4.9-5.0
TPRK3T17-17E	3	9V	60	220-240/380-440	2.2	8.6-8.4/4.9-5.0
TPRK3T19-19E	3	9U	60	220-255/380-440	3	11.1-10.1/6.4-5.9
TPRK3T21-21E	3	9U	60	220-255/380-440	3	11.1-10.1/6.4-5.9
TPRK3T22-22E	3	9U	60	220-255/380-440	3	11.1-10.1/6.4-5.9
TPRK3T23-23E	3	9U	60	220-255/380-440	3	11.1-10.1/6.4-5.9
TPRK3T25-25E	3	9U	60	220-255/380-440	4	14.4-12.8/8.3-7.4
TPRK3T26-26E	3	9U	60	220-255/380-440	4	14.4-12.8/8.3-7.4

TPRK5T 50Hz

產品規格比較 (可多選)

型式
TPRK5T 9 - 9E
TPRK5T10-10E
TPRK5T12-12E
TPRK5T14-14E
TPRK5T16-16E
TPRK5T17-17E
TPRK5T18-18E
TPRK5T19-19E
TPRK5T20-20E
TPRK5T21-21E
TPRK5T22-22E
TPRK5T24-24E
TPRK5T26-26E
TPRK5T29-29E
TPRK5T32-32E

型式	相數 (Ø)	頻壓代碼	頻率 (Hz)	電壓 (V)	Output (kW)	電流 (A)
TPRK5T 9 - 9E	3	9V	50	200-230/342-380	1.5	6.3-6.1/3.6-3.5
TPRK5T10-10E	3	9V	50	200-230/342-380	1.5	6.3-6.1/3.6-3.5
TPRK5T12-12E	3	9V	50	200-230/342-380	2.2	9.5-10.5/5.5-5.6
TPRK5T14-14E	3	9V	50	200-230/342-380	2.2	9.5-10.5/5.5-5.6
TPRK5T16-16E	3	9V	50	200-230/342-380	2.2	9.5-10.5/5.5-5.6
TPRK5T17-17E	3	9U	50	220-240/380-415	3	11.4-11.1/6.6-6.5
TPRK5T18-18E	3	9U	50	220-240/380-415	3	11.4-11.1/6.6-6.5
TPRK5T19-19E	3	9U	50	220-240/380-415	3	11.4-11.1/6.6-6.5
TPRK5T20-20E	3	9U	50	220-240/380-415	3	11.4-11.1/6.6-6.5
TPRK5T21-21E	3	9U	50	220-240/380-415	3	11.4-11.1/6.6-6.5
TPRK5T22-22E	3	9U	50	220-240/380-415	4	14.4-13.9/8.3-8.0
TPRK5T24-24E	3	9U	50	220-240/380-415	4	14.4-13.9/8.3-8.0
TPRK5T26-26E	3	9U	50	220-240/380-415	4	14.4-13.9/8.3-8.0
TPRK5T29-29E	3	9U	50	220-240/380-415	4	14.4-13.9/8.3-8.0
TPRK5T32-32E	3	9U	50	220-240/380-415	5.5	19.6-19.9/11.3-11.4

TPRK5T 60Hz

產品規格比較 (可多選)

型式
TPRK5T 5 - 5E
TPRK5T 6 - 6E
TPRK5T 7 - 7E
TPRK5T 8 - 8E
TPRK5T10-10E
TPRK5T12-12E
TPRK5T14-14E
TPRK5T16-16E
TPRK5T18-18E
TPRK5T19-19E
TPRK5T22-22E
TPRK5T24-24E

型式	相數 (Ø)	頻壓代碼	頻率 (Hz)	電壓 (V)	Output (kW)	電流 (A)
TPRK5T 5 - 5E	3	9V	60	220-240/380-440	1.5	5.8-5.5/3.4-3.1
TPRK5T 6 - 6E	3	9V	60	220-240/380-440	2.2	8.6-8.4/4.9-5.0
TPRK5T 7 - 7E	3	9V	60	220-240/380-440	2.2	8.6-8.4/4.9-5.0
TPRK5T 8 - 8E	3	9V	60	220-240/380-440	2.2	8.6-8.4/4.9-5.0
TPRK5T10-10E	3	9U	60	220-255/380-440	3	11.1-10.1/6.4-5.9
TPRK5T12-12E	3	9U	60	220-255/380-440	3	11.1-10.1/6.4-5.9
TPRK5T14-14E	3	9U	60	220-255/380-440	4	14.4-12.8/8.3-7.4
TPRK5T16-16E	3	9U	60	220-255/380-440	4	14.4-12.8/8.3-7.4
TPRK5T18-18E	3	9U	60	220-255/380-440	5.5	21.7-19.9/12.4-11.5
TPRK5T19-19E	3	9U	60	220-255/380-440	5.5	21.7-19.9/12.4-11.5
TPRK5T22-22E	3	9U	60	220-255/380-440	5.5	21.7-19.9/12.4-11.5
TPRK5T24-24E	3	9U	60	220-255/380-440	7.5	25.4-24.4/14.7-14.1

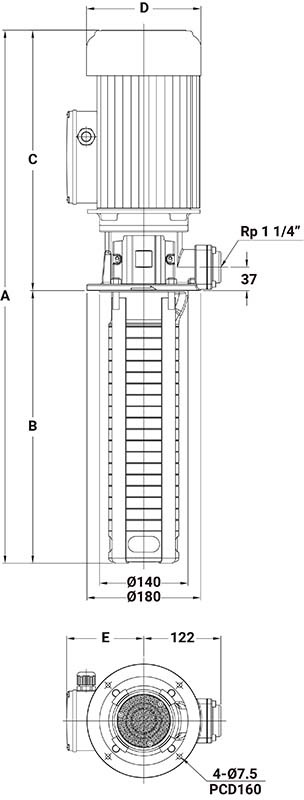

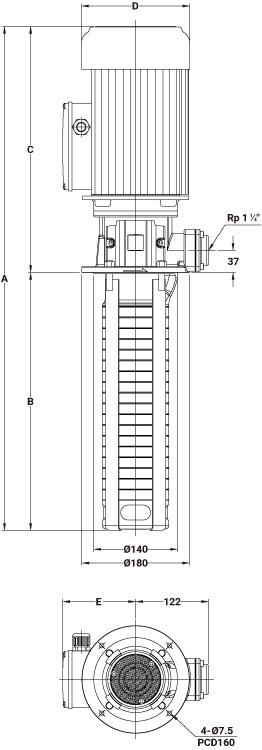

安裝尺寸(mm)

TPRK1T

50Hz

Model	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	N.W.(kg)	標規棧板堆疊台數
TPRK1T 25-25E	953	576	377	181	123	31.85	12pcs
TPRK1T 26-26E	971	594	377	181	123	32.11	12pcs
TPRK1T 27-27E	989	612	377	181	123	32.36	12pcs
TPRK1T 30-30E	1043	666	377	181	123	33.13	12pcs
TPRK1T 33-33E	1132	720	412	181	123	36.90	12pcs
TPRK1T 36-36E	1186	774	412	181	123	37.67	12pcs

60Hz

Model	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	N.W.(kg)	標規棧板堆疊台數
TPRK1T 15-15E	773	396	377	181	123	29.30	12pcs
TPRK1T 17-17E	809	432	377	181	123	29.81	12pcs
TPRK1T 19-19E	880	468	412	181	123	33.32	12pcs
TPRK1T 21-21E	916	504	412	181	123	33.83	12pcs
TPRK1T 22-22E	934	522	412	181	123	34.09	12pcs
TPRK1T 23-23E	952	540	412	181	123	34.34	12pcs
TPRK1T 25-25E	988	576	412	181	123	34.85	12pcs
TPRK1T 26-26E	1033	594	439	208	134	44.48	12pcs
TPRK1T 27-27E	1051	612	439	208	134	44.73	12pcs

TPRK 3T

50Hz

Model	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	N.W.(kg)	標規棧板堆疊台數
TPRK3T 17-17E	809	432	377	181	123	29.81	12pcs
TPRK3T 19-19E	845	468	377	181	123	30.32	12pcs
TPRK3T 21-21E	916	504	412	181	123	33.83	12pcs
TPRK3T 22-22E	934	522	412	181	123	34.09	12pcs
TPRK3T 23-23E	952	540	412	181	123	34.34	12pcs
TPRK3T 25-25E	988	576	412	181	123	34.85	12pcs
TPRK3T 26-26E	1006	594	412	181	123	35.11	12pcs
TPRK3T 27-27E	1024	612	412	181	123	35.36	12pcs
TPRK3T 30-30E	1105	666	439	208	134	45.5	12pcs
TPRK3T 33-33E	1159	720	439	208	134	46.27	12pcs
TPRK3T 36-36E	1213	774	439	208	134	47.04	12pcs

60Hz

Model	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	N.W.(kg)	標規棧板堆疊台數
TPRK3T 9-9E	665	288	377	181	123	24.6	12pcs
TPRK3T 10-10E	683	306	377	181	123	24.8	12pcs
TPRK3T 11-11E	701	324	377	181	123	25.1	12pcs
TPRK3T 12-12E	754	342	412	181	123	25.3	12pcs
TPRK3T 13-13E	772	360	412	181	123	26.6	12pcs
TPRK3T 15-15E	808	396	412	181	123	26.1	12pcs
TPRK3T 17-17E	844	432	412	181	123	26.6	12pcs
TPRK3T 19-19E	907	468	439	208	134	42.7	12pcs
TPRK3T 21-21E	943	504	439	208	134	43.2	12pcs
TPRK3T 22-22E	961	522	439	208	134	43.4	12pcs
TPRK3T 23-23E	979	540	439	208	134	43.7	12pcs
TPRK3T 25-25E	1045	576	469	208	134	47.2	12pcs
TPRK3T 26-26E	1063	594	469	208	134	47.5	12pcs

TPRK 5T

50Hz

Model	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	N.W.(kg)	標規棧板堆疊台數
TPRK5T 9-9E	737	360	377	181	142	28.55	12pcs
TPRK5T 10-10E	764	387	377	181	123	28.89	12pcs
TPRK5T 12-12E	853	441	412	181	123	32.57	12pcs
TPRK5T 14-14E	907	495	412	181	123	33.26	12pcs
TPRK5T 16-16E	961	549	412	181	123	33.95	12pcs
TPRK5T 17-17E	1015	576	439	208	123	43.66	12pcs
TPRK5T 18-18E	1042	603	439	208	134	44.00	12pcs
TPRK5T 19-19E	1069	630	439	208	134	44.34	12pcs
TPRK5T 20-20E	1096	657	439	208	134	44.69	12pcs
TPRK5T 21-21E	1123	684	439	208	134	45.03	12pcs
TPRK5T 22-22E	1180	711	469	208	134	49.97	12pcs
TPRK5T 24-24E	1234	765	469	208	134	50.66	12pcs
TPRK5T 26-26E	1288	819	469	208	134	51.34	-
TPRK5T 29-29E	1369	900	469	208	134	52.37	-
TPRK5T 32-32E	1534	981	553	244	162	74.75	-

60Hz

Model	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	N.W.(kg)	標規棧板堆疊台數
TPRK5T 5-5E	629	252	377	181	123	27.17	12pcs
TPRK5T 6-6E	691	279	412	181	123	30.52	12pcs
TPRK5T 7-7E	718	306	412	181	123	30.86	12pcs
TPRK5T 8-8E	745	333	412	181	123	31.20	12pcs
TPRK5T 10-10E	826	387	439	208	134	41.26	12pcs
TPRK5T 12-12E	880	441	439	208	134	41.94	12pcs
TPRK5T 14-14E	964	495	469	208	134	47.23	12pcs
TPRK5T 16-16E	1018	549	469	208	134	47.92	12pcs
TPRK5T 18-18E	1156	603	553	244	162	69.78	-
TPRK5T 19-19E	1183	630	553	244	162	70.12	-
TPRK5T 20-20E	1210	657	553	244	162	70.46	-
TPRK5T 22-22E	1264	711	553	244	162	71.15	-
TPRK5T 24-24E	1318	765	553	244	162	80.43	-

TPRK1T_E

TPRK3T_E

TPRK5T_E

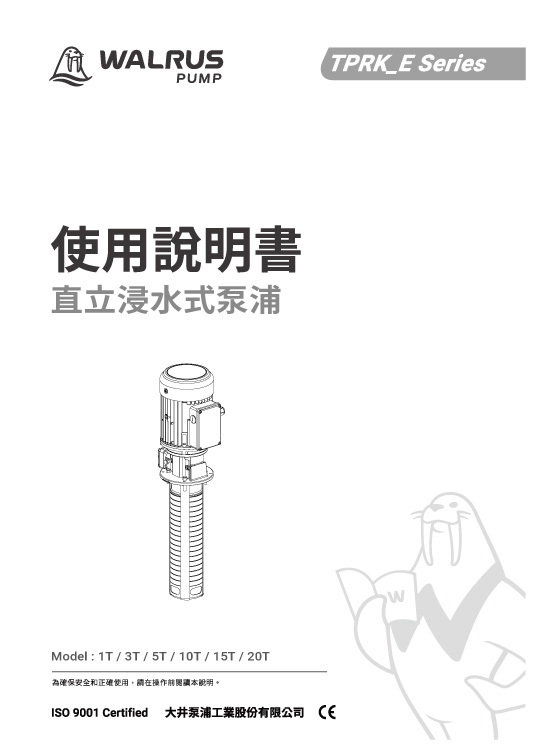

i.型錄

TPRK_E系列

多段浸水式離心泵浦

更新日期 2024/03/22

10.06MB

感謝您瀏覽TPRK_E 系列商品 !
