多段浸水式離心泵浦

TPHK_IE3 系列

多段浸水式離心泵浦

TPHK_IE3 系列

顯示產品型號 | 0，

建議售價 NT$ 元

多級浸入式離心泵，浸水自吸式，泵與馬達同軸設計，葉輪安裝在馬達延長之軸心上，主要動作零件採不銹鋼結構設計。

適用產業範圍

營造

農林漁牧

製造

電力及新能源

娛樂及休閒服務

住宿與餐飲業

批發零售業

水供應及汙染整治

其他服務

建議售價洽詢產品

TPHK_IE3 系列建議售價比較表

產品型號	建議售價
TPHK2T_IE3	請聯絡各區經銷商

備註 : 價格皆不含安裝費，實際施工費視現場環境報價。

產品特點

產品特點
產品規格

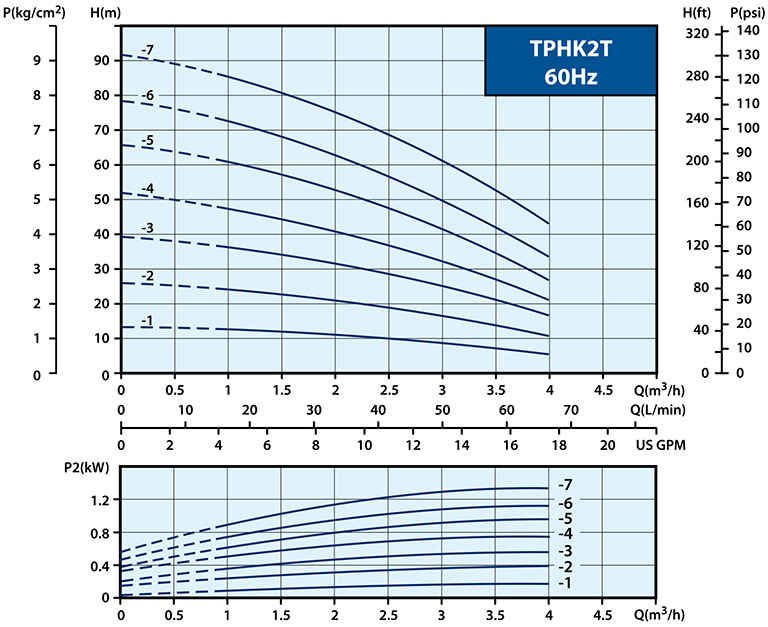

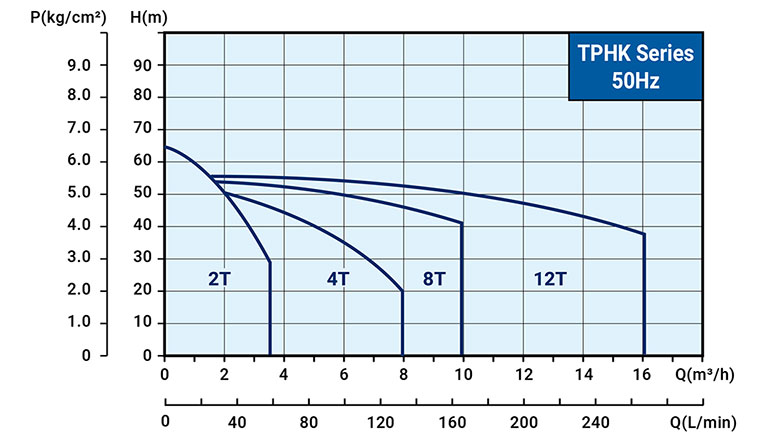

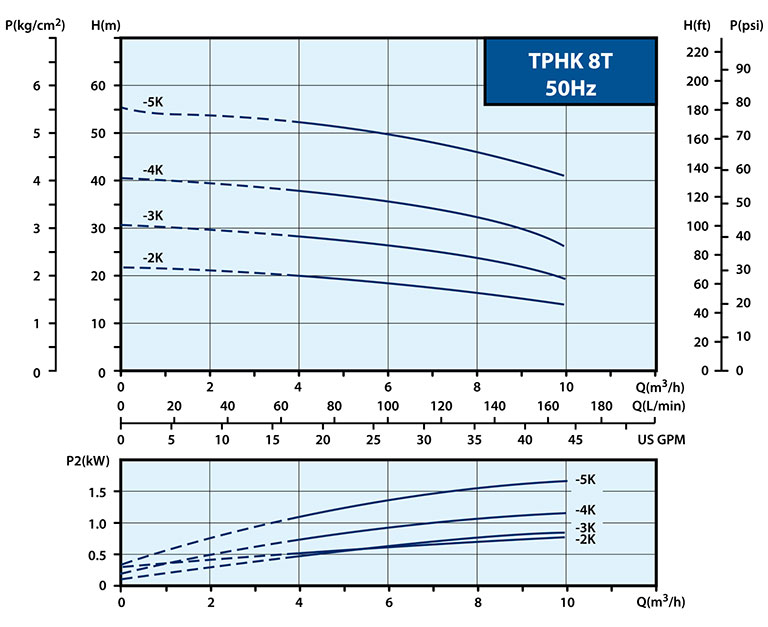

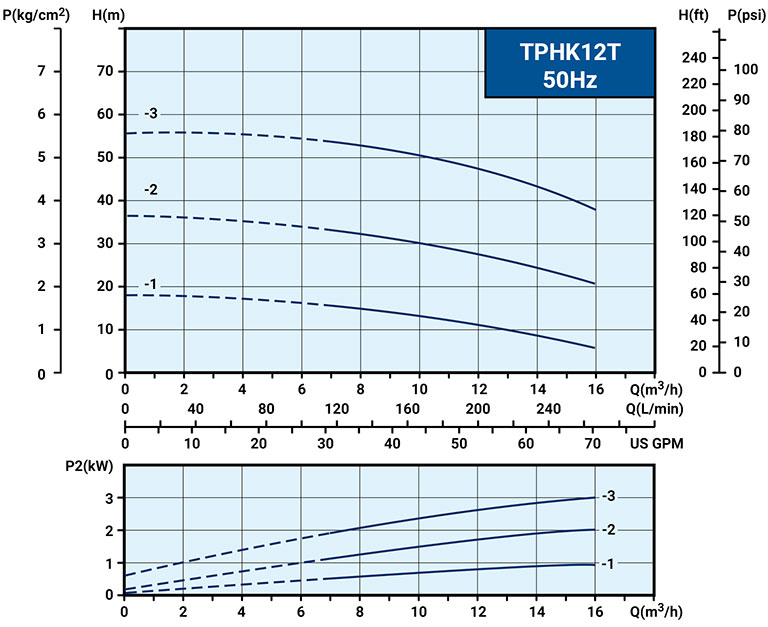

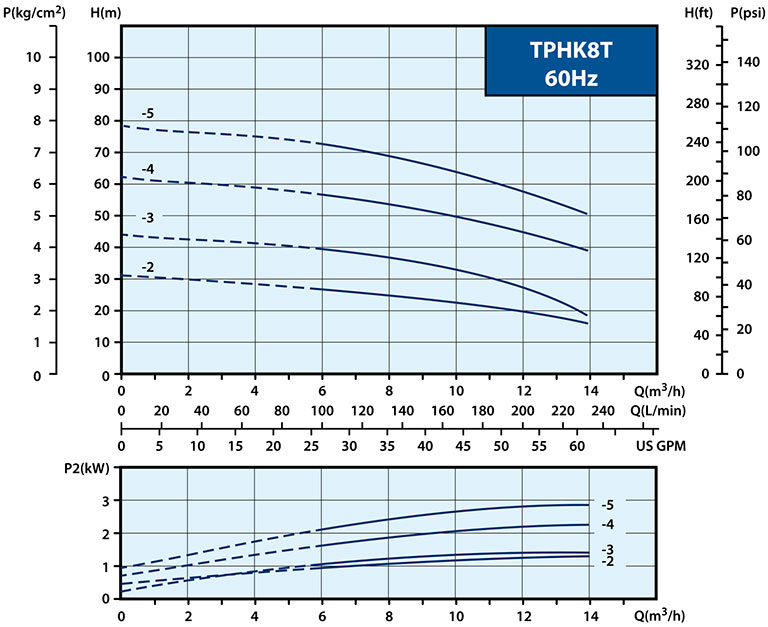

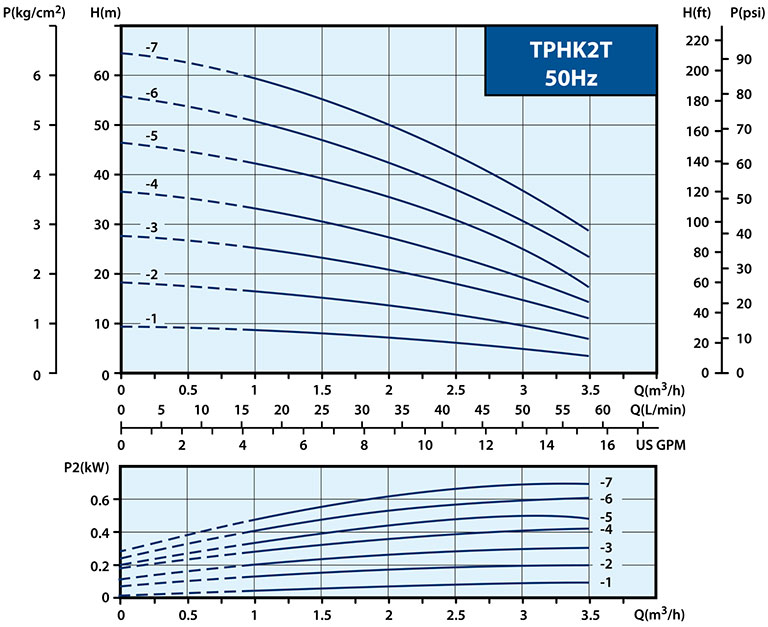

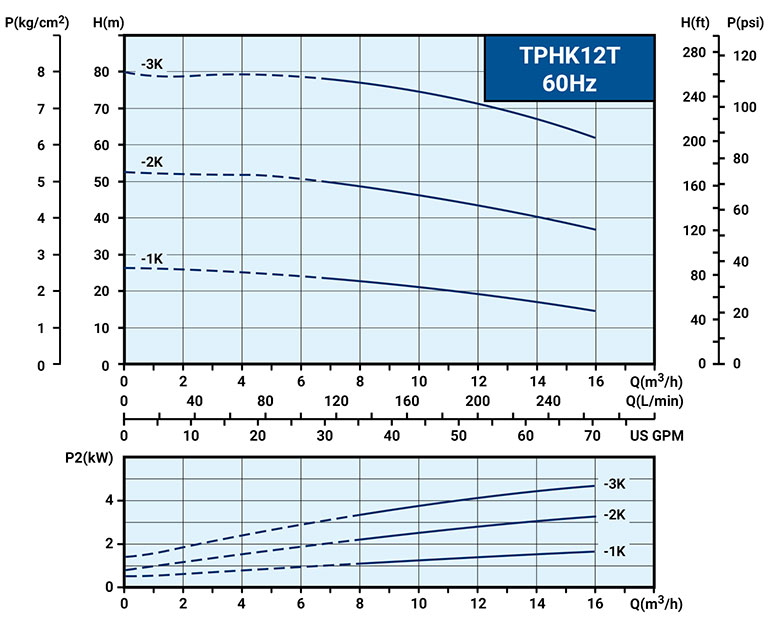

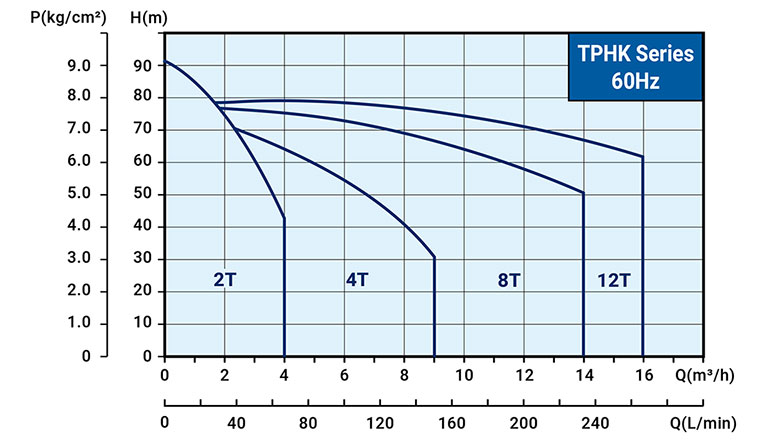

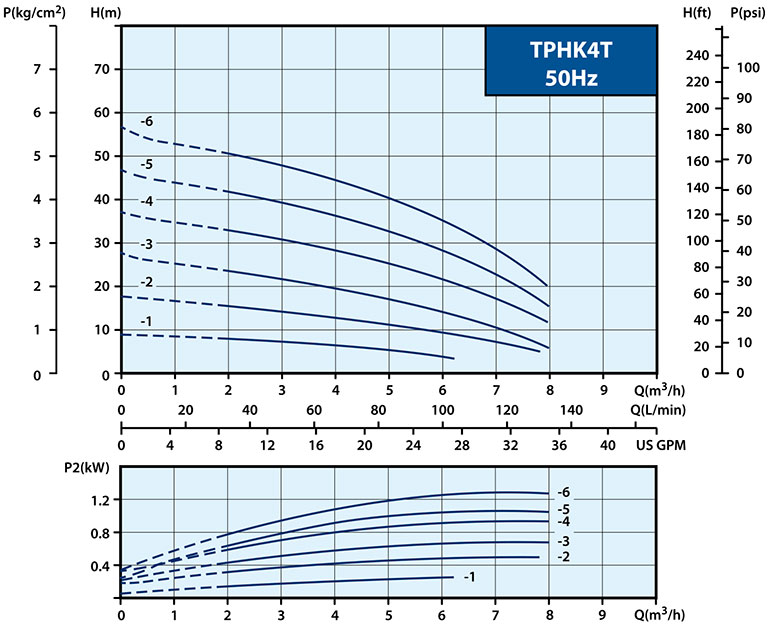

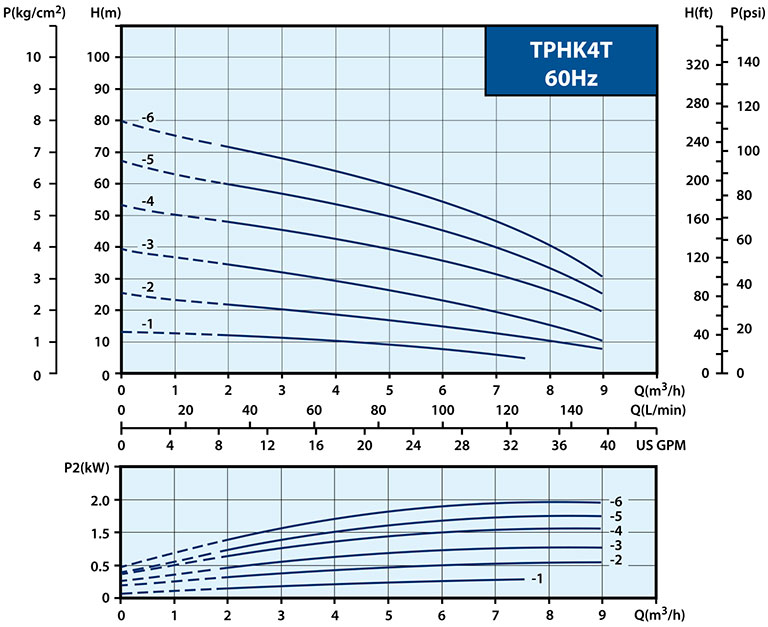

特性曲線圖
下載專區

產品用途

TPHK 系列多段浸水式離心泵浦，設計用於工業用途，主要專用於工具機之冷卻液體加壓泵送，適用液體包括水溶液，低黏稠度，無爆炸性輕油，中性之冷卻/ 潤滑液。

工業循環系統

清洗系統

過濾系統

泵浦構造

多級浸入式離心泵，浸水自吸式，泵與馬達同軸設計，葉輪安裝在馬達延長之軸心上，主要動作零件採不銹鋼結構設計。

馬達

轉速: 2900 / 3500 rpm

頻率: 50 / 60 Hz

電壓範圍 A3V* : 50Hz 200-240/342-415V

電壓範圍 A3V* : 60Hz 200-255/342-480V

防護等級: IP54

絕緣等級: F.

使用條件

環境溫度：Max. +40°C

液體溫度: +0°C ~ +90°C

工作壓力: Max. 10 kg/cm²

入口壓力: Min. 40mm

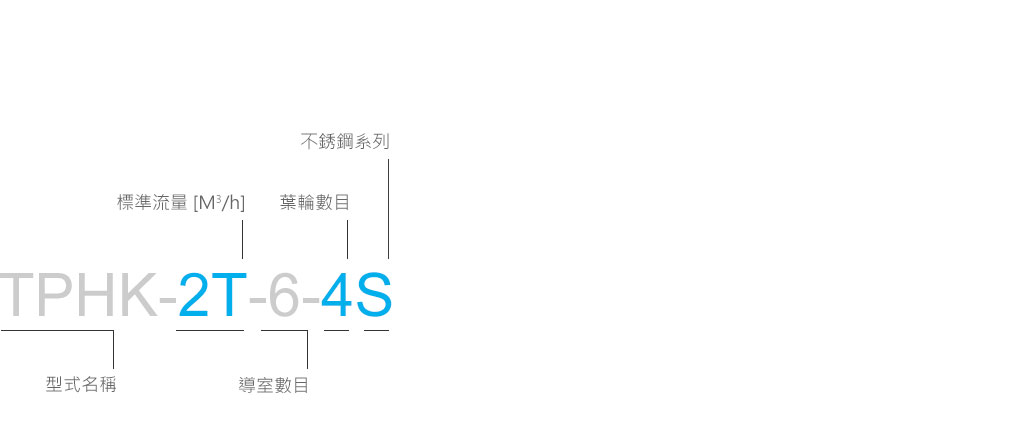

型式編碼

TPHK2T

產品規格比較

型式
TPHK2T3-1
TPHK2T3-2
TPHK2T3-3
TPHK2T4-4
TPHK2T5-5
TPHK2T6-6
TPHK2T7-7

型式	相數 (Ø)	頻壓代碼	頻率 (Hz)	電壓 (V)	輸出功率 (kW)	電流 I 1/1 (A)	S.F.值	S. F. Imax ((A))
TPHK2T3-1	3	A3V	50/60	200-240/342-415V, 200-255/342-480V	0.37	1.8-2.0/1.1-1.2, 1.8-1.7/1.0-1.0	1.1/1.5	2.0-2.1/1.1-1.2, 2.3-2.1/1.3-1.2
TPHK2T3-2	3	A3V	50/60	200-240/342-415V, 200-255/342-480V	0.37	1.8-2.0/1.1-1.2, 1.8-1.7/1.0-1.0	1.1/1.5	2.0-2.1/1.1-1.2, 2.3-2.1/1.3-1.2
TPHK2T3-3	3	A3V	50/60	200-240/342-415V, 200-255/342-480V	0.37	1.8-2.0/1.1-1.2, 1.8-1.7/1.0-1.0	1.1/1.5	2.0-2.1/1.1-1.2, 2.3-2.1/1.3-1.2
TPHK2T4-4	3	A6V	50/60	200-230/342-415V, 220-240/380-480V	0.55	2.5-2.4/1.5-1.4, 2.3-2.2/1.3-1.3	1.1/1.5	2.7-2.6/1.6-1.5, 3.2-3.0/1.9-1.6
TPHK2T5-5	3	A6V	50/60	200-230/342-415V, 220-240/380-480V	0.75	3.5-3.6/2.0-2.2, 3.1-3.1/1.8-1.9	1.1/1.4	3.8-3.8/2.2-2.3, 4.1-3.9/2.3-2.3
TPHK2T6-6	3	A6V	50/60	200-230/342-415V, 220-240/380-480V	0.75	3.5-3.6/2.0-2.2, 3.1-3.1/1.8-1.9	1.1/1.4	3.8-3.8/2.2-2.3, 4.1-3.9/2.3-2.
TPHK2T7-7	3	A6V	50/60	200-230/342-415V 220-240/380-480V	1.1	5.2-5.4/3.1-3.4, 4.6-4.6/2.8-3.1	1.1/1.4	5.5-5.7/3.3-3.5, 6.2-5.7/3.6-3.5

TPHK4T

產品規格比較

型式
TPHK4T2-1
TPHK4T2-2
TPHK4T3-3
TPHK4T4-4
TPHK4T5-5
TPHK4T6-6

型式	相數 (Ø)	頻壓代碼	頻率 (Hz)	電壓 (V)	輸出功率 (kW)	電流 I 1/1 (A)	S.F.值	S. F. Imax ((A))
TPHK4T2-1	3	A3V	50/60	200-240/342-415V, 200-255/342-480V	0.37	1.8-2.0/1.1-1.2, 1.8-1.7/1.0-1.0	1.1/1.5	2.0-2.1/1.1-1.2, 2.3-2.1/1.3-1.2
TPHK4T2-2	3	A6V	50/60	200-230/342-415V, 220-240/380-480V	0.55	2.5-2.4/1.5-1.4, 2.3-2.2/1.3-1.3	1.1/1.5	2.7-2.6/1.6-1.5, 3.2-3.0/1.9-1.6
TPHK4T3-3	3	A6V	50/60	200-230/342-415V, 220-240/380-480V	0.75	3.5-3.6/2.0-2.2, 3.1-3.1/1.8-1.9	1.1/1.4	3.8-3.8/2.2-2.3, 4.1-3.9/2.3-2.3
TPHK4T4-4	3	A6V	50/60	200-230/342-415V, 220-240/380-480V	1.1	5.2-5.4/3.1-3.4, 4.6-4.6/2.8-3.1	1.1/1.4	5.5-5.7/3.3-3.5, 6.2-5.7/3.6-3.5
TPHK4T5-5	3	A6V	50/60	200-230/342-415V 220-240/380-480V	1.5	6.7-6.7/3.8-4.0 6.0-5.9/3.5-3.6	1.1/1.4	7.3-7.1/4.1-4.2, 8.1-7.6/4.7-4.2
TPHK4T6-6	3	A6V	50/60	200-230/342-415V, 220-240/380-480V	1.5	6.7-6.7/3.8-4.0, 6.0-5.9/3.5-3.6	1.1/1.4	7.3-7.1/4.1-4.2, 8.1-7.6/4.7-4.2

TPHK12T

產品規格比較

型式
TPHK12T6-1
TPHK12T6-2
TPHK12T6-3

型式	相數 (Ø)	頻壓代碼	頻率 (Hz)	電壓 (V)	輸出功率 (kW)	電流 I 1/1 (A)	S.F.值	S. F. Imax ((A))
TPHK12T6-1	3	A9V	50/60	200-230/342-380V, 220-240/380-440V	1.5	6.3-6.1/3.6-3.5, 5.8-5.5/3.4-3.1	1.1/1.5	6.8-6.5/3.9-3.7, 8.3-7.6/4.8-4.2
TPHK12T6-2	3	A9V	50/60	200-230/342-380V, 220-240/380-440V	3.4/3.7	13.4-13.0/7.8-7.4, 13.4-12.6/7.7-7.0	1.1/1.25	14.6-13.9/8.5-8.0, 16.4-15.1/9.4-8.4
TPHK12T6-3	3	59V	50	200-230/342-380V	3.4	13.4-13.0/7.8-7.4	1.1	14.6-13.9/8.5-8.0

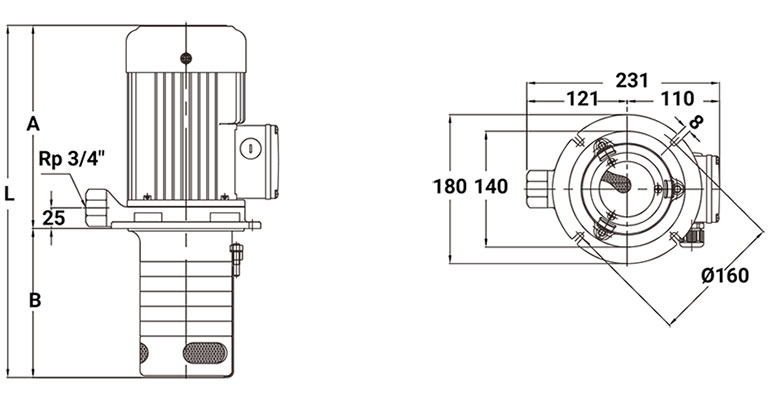

安裝尺寸(mm)

TPHK2T

Model	A(mm)	B(mm)	L(mm)	N.W.(kg)	標規棧板堆疊台數
TPHK2T 3-1**	185.5	144	329.5	9.7	36pcs
TPHK2T 8-1**	185.5	234	419.5	10.4	30pcs
TPHK2T 3-2**	185.5	144	329.5	9.7	36pcs
TPHK2T 5-2**	185.5	180	365.5	10.0	30pcs
TPHK2T 9-2**	185.5	252	437.5	10.5	24pcs
TPHK2T 3-3**	185.5	144	329.5	9.7	36pcs
TPHK2T 4-3**	185.5	162	347.5	9.9	30pcs
TPHK2T 5-3**	185.5	180	365.5	10.1	30pcs
TPHK2T 6-3**	185.5	198	383.5	10.2	24pcs
TPHK2T 8-3**	185.5	234	419.5	10.5	24pcs
TPHK2T 11-3**	185.5	288	473.5	10.9	30pcs
TPHK2T 4-4**	245.5	162	407.5	12.2	30pcs
TPHK2T 6-4**	245.5	198	443.5	12.5	30pcs
TPHK2T 5-5	245.5	180	425.5	13.2	24pcs
TPHK2T 6-5	245.5	198	443.5	13.3	24pcs
TPHK2T 6-6	253.5	198	451.5	13.5	24pcs
TPHK2T 8-6	253.5	234	487.5	13.8	24pcs
TPHK2T 9-6	253.5	252	505.5	13.9	24pcs
TPHK2T 10-6	253.5	270	523.5	14.1	24pcs
TPHK2T 11-6	253.5	288	541.5	14.2	24pcs
TPHK2T 7-7	284	216	500	16.5	24pcs

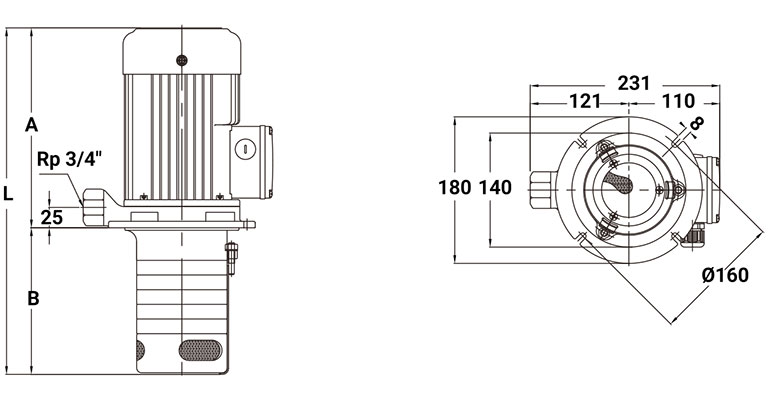

TPHK4T

Model	A(mm)	B(mm)	L(mm)	N.W.(kg)	標規棧板堆疊台數
TPHK4T 2-1	185.5	144	329.5	9.9	30pcs
TPHK4T 3-1	185.5	171	356.5	10.0	30pcs
TPHK4T 2-2	245.5	144	389.5	12.2	30pcs
TPHK4T 3-2	245.5	171	416.5	11.2	30pcs
TPHK4T 4-2	245.5	198	443.5	11.4	30pcs
TPHK4T 6-2	245.5	252	497.5	11.6	24pcs
TPHK4T 3-3	245.5	171	416.5	11.7	30pcs
TPHK4T 4-3	245.5	198	443.5	11.9	30pcs
TPHK4T 5-3	245.5	225	470.5	12.1	30pcs
TPHK4T 6-3	245.5	252	497.5	12.3	24pcs
TPHK4T 8-3	245.5	306	551.5	12.7	24pcs
TPHK4T 4-4	284	198	482	13.3	30pcs
TPHK4T 5-4	284	225	509	13.5	30pcs
TPHK4T 6-4	284	252	536	13.7	24pcs
TPHK4T 5-5	309	225	534	13.9	30pcs
TPHK4T 8-5	309	306	615	14.5	24pcs
TPHK4T 6-6	309	252	561	14.1	24pcs
TPHK4T 8-6	309	306	615	14.6	24pcs

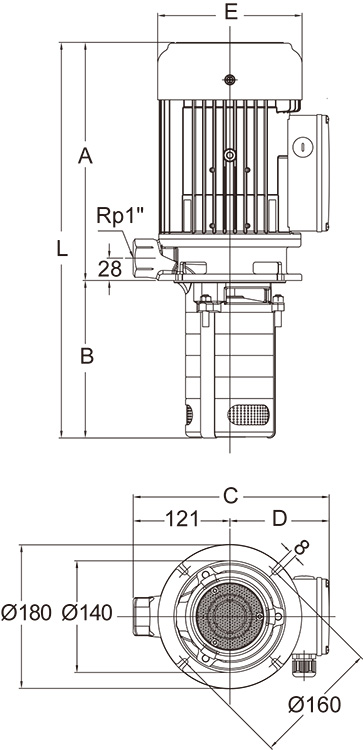

TPHK 8T_(S)E

Model	頻率(Hz)	L(mm)	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	重量(kg)	標規棧板堆疊台數
TPHK8T 2-2(S)E	50/60	455	284	171	232	111	145	17	24pcs
TPHK8T 3-3(S)E	50/60	519	321	198	244	123	181	24	24pcs
TPHK8T 4-4(S)E	50/60	546	321	225	244	123	181	25	24pcs
TPHK8T 5-5(S)E	50/60	598	346	252	244	123	181	28	15pcs
TPHK8T 6-6(S)E	50/60	645	346	279	244	123	181	31	15pcs

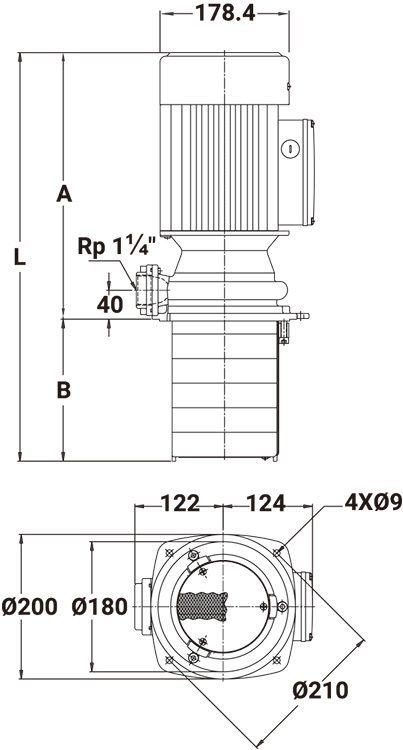

TPHK12T

Model	A(mm)	B(mm)	L(mm)	N.W.(kg)	標規棧板堆疊台數
TPHK12T 6-1	369	196.5	565.5	27.0	15pcs
TPHK12T 6-2	436	196.5	632.5	29.0	15pcs
TPHK12T -9-2	436	298.5	298.5	30.5	15pcs
TPHK12T 6-3	436	196.5	196.5	30.0	15pcs
TPHK12T 9-3	436	298.5	298.5	31.5	15pcs

TPHK 系列

TPHK2T

TPHK4T

TPHK8T

TPHK12T

i.型錄

產品型錄

多段浸水式離心泵浦

更新日期 2024/03/26

ii.使用說明書

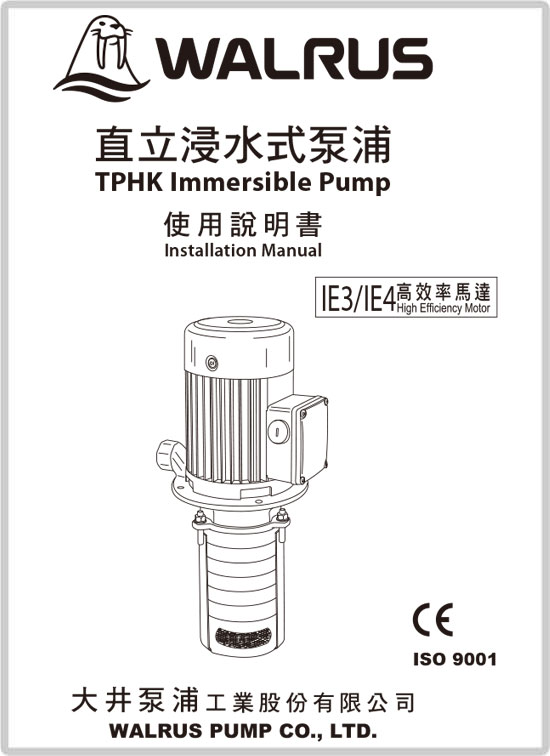

使用說明書

TPHK_IE3 系列使用手冊

更新日期 2022/04/25
